GC-40Profil sur platine
- Application
- Privé, professionnel et public
- Verre
- 12 – 21,52 mm
- Charge
- 1,0 kN/m
- Entraxe
- 200 mm
Garde-corps d'escalier
La ligne de verre accompagne la volée, main courante intégrée.
Le produit
Le même verre, mais rien n'est d'équerre
Une volée n'a pas deux marches identiques : tout se relève, rien ne se commande sur plan.
Un garde-corps d'escalier utilise les mêmes profils que la version droite. Ce qui change est ailleurs : la pente. Le profil est posé rampant, le verre devient un trapèze, et chaque panneau a ses propres cotes. Il n'existe pas de panneau d'escalier standard, et une volée commandée sur les cotes du plan revient presque toujours fausse de quelques millimètres.
La difficulté réelle est le raccord entre la volée et le palier. C'est là que la pente redevient horizontale, que deux profils se rencontrent à un angle qui n'est jamais rond, et que la main courante doit passer sans cassure visible. Nous relevons cet angle sur site et nous le reportons en atelier — c'est ce point qui distingue une pose propre d'une pose bricolée.
Sur un escalier à limon, la pose latérale évite de percer la marche et laisse le nez de marche libre. Sur une volée béton, la pose sur platine ou le scellement en rive donnent la ligne la plus fine. Le choix se fait donc sur ce que la structure autorise, pas sur un catalogue.
La main courante n'est pas une option ici : elle est requise sur un escalier, à hauteur de préhension mesurée sur la ligne de foulée. Nous l'intégrons au verre par un capot en U, ou nous la reportons au mur quand le verre s'arrête plus bas — les deux se chiffrent, et le rendu n'est pas le même.
- Chaque panneau est trapézoïdal et unique : relevé obligatoire, volée par volée
- Angle volée-palier relevé sur site, jamais pris sur le plan
- Pose latérale sur limon : ni perçage de marche, ni nez de marche encombré
- Main courante requise, intégrée au verre ou reportée au mur
- Verre feuilleté sans exception — un escalier est une zone de chute
La gamme
Garde-corps d'escalier, modèle par modèle
Chaque coupe est celle du système réellement posé. Les cotes qui l'accompagnent sont celles admises par le système, pas des ordres de grandeur.
GC-40
GC-50Profil latéral, sur limon
- Application
- Privé et professionnel
- Verre
- 12 – 21,52 mm
- Charge
- 0,6 kN/m
- Entraxe
- 3 fixations par 2,5 m
GC-30Profil à sceller renforcé
- Application
- Privé, professionnel et public
- Verre
- 12 – 21,52 mm
- Charge
- 2,0 kN/m
- Entraxe
- 360 mm

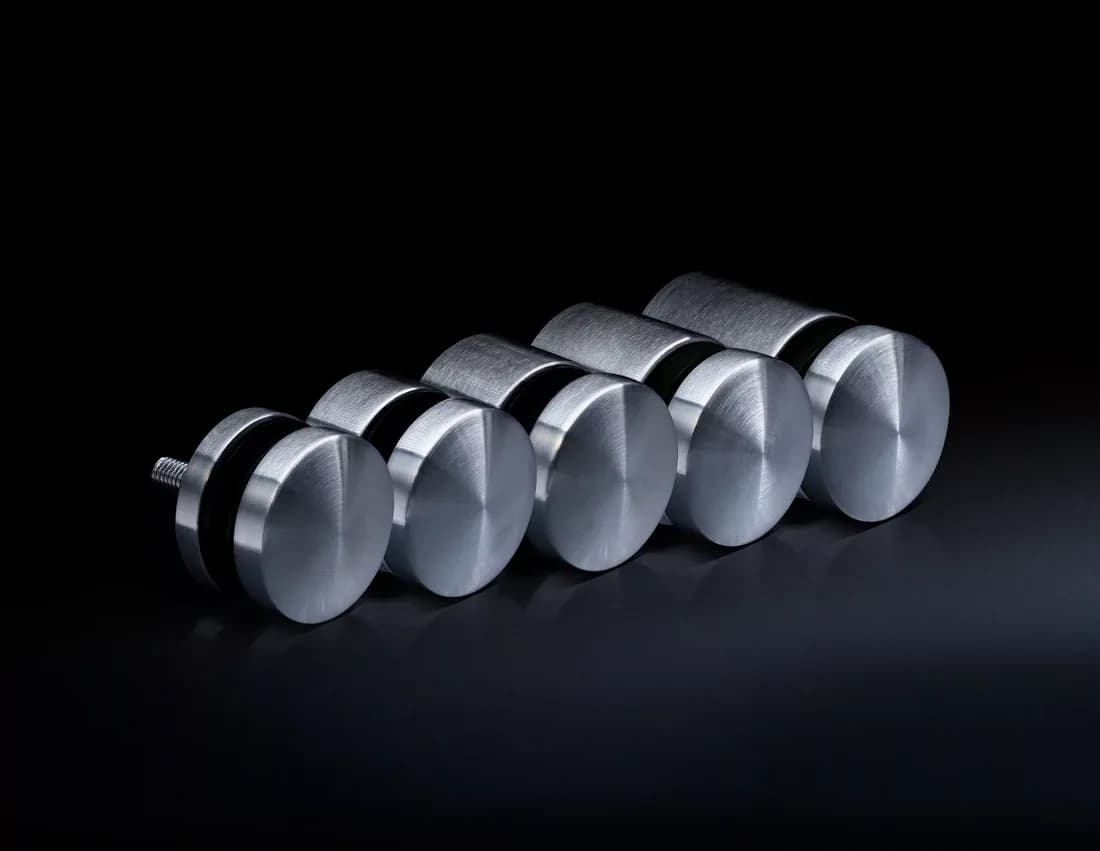

PV-30Pince inox certifiée, sur limon
- Application
- Privé et professionnel
- Verre
- 8 – 12,76 mm
- Entraxe
- 700 mm maximum
Comparer
Les profils qui se posent en rampant
Ce sont les profils de la gamme droite, admis en pose rampante. Nous ne créons pas de référence propre à l'escalier : c'est le même système, le même essai et la même quincaillerie — seule la découpe change.
| Modèle | Application | Épaisseur verre | Charge tenue | Entraxe fixation | Longueurs | Brut | Anodisé | Cintrable |
|---|---|---|---|---|---|---|---|---|
| GC-40Profil sur platine | Privé, professionnel et public | 12 – 21,52 mm | 1,0 kN/m | 200 mm | 2,5 m · 5 m | |||
| GC-50Profil latéral, sur limon | Privé et professionnel | 12 – 21,52 mm | 0,6 kN/m | 3 fixations par 2,5 m | 2,5 m · 5 m | |||
| GC-30Profil à sceller renforcé | Privé, professionnel et public | 12 – 21,52 mm | 2,0 kN/m | 360 mm | 2,5 m · 5 m | |||
| PV-30Pince inox certifiée, sur limon | Privé et professionnel | 8 – 12,76 mm | — | 700 mm maximum | — |
Les charges indiquées sont celles admises par le système. Le dimensionnement définitif se fait sur la destination du local et la pression de vent du site — c'est ce que nous vérifions au relevé.
Téléchargements
Les documents de cette gamme
Fiches techniques au format A4, une par profilé : coupe verticale, cotes, finitions. Les cotes définitives sont arrêtées au relevé.
- PDFCatalogue — Garde-corps d'escalier
- GC-40Profil sur platine
- GC-50Profil latéral, sur limon
- GC-30Profil à sceller renforcé
- PV-30Pince inox certifiée, sur limon
Documents non contractuels · Édition en cours
Téléchargements
Documentation du système
Notices de montage, brochures, fiches techniques et certifications des systèmes que nous posons, dans leur version d'origine.
Guide de choix · 1
Brochures · 2
Instructions de montage · 2
Certifications · 18
Dessins 2D · 12
Un dessin PDF par référence d'article, servi par le fabricant.
Tous les dessins sur le centre de téléchargement du fabricant ↗
Conformité suisse
Ce que la SIA exige, ce que le système tient
La charge annoncée sur une fiche produit est celle que le système a été éprouvé à tenir. La SIA 261, elle, fixe ce que la Suisse exige selon l'usage du local. Les deux échelles ne coïncident pas — voici le rapprochement, fait pour vous.
SIA 261 — charge horizontale, mesurée à 1,20 m au plus
- Habitation, bureaux, commerces
- 0,8 kN/m
- Surfaces de rassemblement
- 1,6 kN/m
- Rassemblement avec mouvement de foule
- 3,0 kN/m
Balcon et terrasse de logement, loggia, bureau, surface de vente, stockage, parking
Restaurant, salle de réunion, école, hôtel, tribune, coursive d'immeuble public
Salle de spectacle, stade, gare, centre commercial aux heures de pointe
Ce que couvre chaque profil
- GC-401,0 kN/mHabitation, bureaux, commerces
- GC-500,6 kN/mHors protection contre les chutes
- GC-302,0 kN/mSurfaces de rassemblement
SIA 358 — hauteurs et ouvertures
- Protection exigée à partir deSIA 358
- 1,00 m de hauteur de chute
- Hauteur minimale du garde-corpsSIA 358
- 1,00 m depuis la surface praticable
- Hauteur minimale sur une volée d'escalierSIA 358
- 0,90 m
- Rehaussement au-delà de 12 m de chuterecommandation bpa
- + 10 cm, soit 1,10 m
- Ouverture maximale, protection des enfantsSIA 358
- 12 cm
- En zone urbaine, à vérifier dèsSN 640 075 / SN 640 568
- 40 cm de hauteur de chute
À savoir
GC-50 est éprouvé à 0,6 kN/m, en dessous des 0,8 kN/m que la SIA 261 demande pour un garde-corps. Nous les posons là où l'ouvrage n'est pas un dispositif de protection contre les chutes — séparation, cloison, allège sous un mètre — et nous vous orientons ailleurs dès qu'il l'est. C'est une vérification qui ne se fait pas à la réception.
Valeurs reprises de la brochure technique du bpa, qui synthétise SIA 261 et SIA 358. Elles cadrent le choix ; elles ne remplacent pas la vérification du bureau d'études, que nous demandons dès que l'ouvrage sort du cas courant. Le dimensionnement définitif se fait au relevé.
Aspect
Ce que la main touche à chaque montée
Sur un escalier, la finition n'est pas un sujet d'aspect : c'est la seule surface du bâtiment que tout le monde touche plusieurs fois par jour. Un poli miroir y sera couvert de traces en une semaine, un thermolaquage mat les absorbe, un inox brossé se ravive d'un coup de tampon dans le sens du grain.
Le bois sur âme aluminium reste le plus agréable en main, surtout dans une cage froide : il ne prend pas la température du local. Il demande en contrepartie un entretien que personne ne fait, et il grise. À proposer en connaissance de cause, pas par défaut.
- .BR
- Inox brossé grain 240 — main courante
- .AN
- Anodisé naturel
- .18
- RAL mat
- .16
- RAL mat structuré
- .NM
- Noir profond mat
Le plan
Dessiné avant d'être posé
Chaque pièce part d'un plan d'atelier coté au demi-millimètre. C'est ce qui garantit une ligne d'aplomb, une fois sur site.

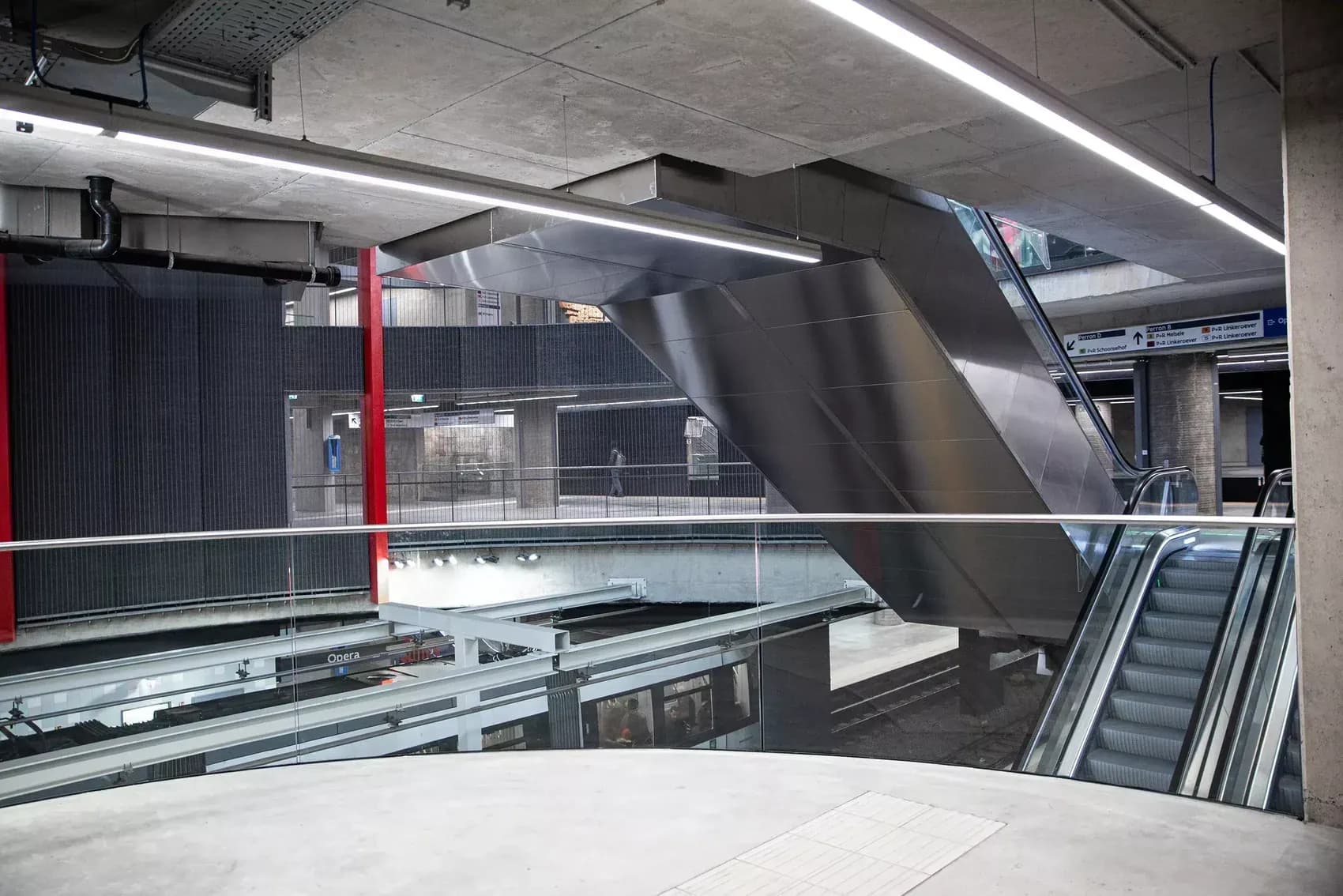

En place
Garde-corps d'escalier, une fois posé
Vues de systèmes équivalents à ceux que nous posons. Nos propres chantiers alimenteront cette page au fur et à mesure des réceptions.
Questions fréquentes
Sur garde-corps d'escalier
01Peut-on commander sur les cotes du plan d'architecte ?
Non, et c'est la première chose que nous disons. Un escalier béton sort avec des tolérances de coffrage de plusieurs millimètres, un escalier métallique se déforme au soudage, et la chape arrive après. Le relevé se fait sur l'ouvrage terminé, marche par marche. C'est ce qui explique le délai entre la commande et la pose.
02À quelle hauteur le garde-corps et la main courante ?
En Suisse, le garde-corps se mesure à 1,00 m depuis la ligne de foulée, et 1,10 m dès que la hauteur de chute dépasse 12 mètres. La main courante se prend plus bas, à hauteur de préhension. Sur une volée, les deux hauteurs se mesurent à l'aplomb du nez de marche, jamais depuis la contremarche — c'est l'erreur qui fait rater une réception.
03Faut-il percer les marches ?
Pas si on pose latéralement, sur le limon ou sur la rive de la volée : le verre passe à côté, la marche reste intacte et le nez de marche garde sa largeur utile. C'est presque toujours la meilleure option en rénovation, où percer une marche existante veut dire trouver les fers.
04Comment se traite le raccord entre la volée et le palier ?
Par un angle relevé sur site et repris en atelier. Deux écoles : le verre se coupe en deux panneaux qui se rejoignent à l'angle, ce qui donne une arête nette et une petite ombre ; ou la main courante seule assure la continuité au-dessus d'un joint de verre. La seconde est plus indulgente si la maçonnerie n'est pas d'aplomb.
05Quelle épaisseur de verre sur un escalier ?
Feuilleté, toujours, et l'épaisseur suit la portée entre fixations comme sur un garde-corps droit. En pose sur profil continu on est le plus souvent en 16,76 ou 17,52 mm ; en pose sur pinces, en 12,76 mm. Ce qui décide n'est pas la pente mais la distance entre appuis, exactement comme à plat.
06Peut-on éclairer la main courante ?
Oui, et c'est sur un escalier que cela sert vraiment — c'est le seul endroit du bâtiment où un éclairage de balisage remplace un éclairage de plafond. Le profil LED se pose dans la main courante ou sous le capot de verre. L'alimentation se prévoit en amont : elle ne se rattrape pas après coup.
07Les systèmes sont-ils certifiés ?
Les systèmes que nous posons sont certifiés, et l'agrément couvre explicitement la pose rampante pour les profils concernés. Nous joignons au devis les documents correspondant à la variante retenue.
Les systèmes que nous posons sont certifiés
SIA 261Charges — norme suisse
CEConformité européenne
BS 6180Garde-corps — bâtiment
AbP LGAEssais allemands agréés
CCFATAvis technique français
KOMOCertification SKG-IKOB
RPF 14Laboratoire d'essais VEROTEC
Passer à l'acte
Composez votre modèle, ou emportez les cotes
LuxeGlass Studio chiffre les dimensions, la finition et la fixation. Le catalogue reprend l'ensemble des cotes de la gamme, à garder sous la main sur le chantier.
Vous préférez qu'on s'en occupe ? Demander un devis — relevé sur site, fourniture et pose comprises.
