PP-10Poteau inox rond, préassemblé
- Application
- Privé et professionnel, intérieur et extérieur
- Verre
- 8 – 12,76 mm
- Entraxe
- 1200 mm maximum
- Longueurs
- 1000 mm · 1100 mm
Garde-corps à poteaux
Poteaux et remplissage verre : la solution robuste pour les grandes longueurs. Inox pour les sites exposés, aluminium ailleurs.
Le produit
Quand la dalle ne peut pas tout reprendre
Le poteau reprend l'effort en un point ; le verre ne fait plus que remplir.
Un garde-corps sans montant demande une dalle capable d'encaisser tout le moment en pied, sur toute la longueur. Ce n'est pas toujours le cas : rénovation où l'on ne rouvre pas l'étanchéité, balcon en porte-à-faux mince, platelage bois sur lambourdes, structure métallique. Le système à poteaux déplace alors la question — l'effort passe par quelques ancrages ponctuels, dimensionnés et vérifiables un par un.
La conséquence est visible : le montant se voit. C'est le seul cas où nous conseillons de l'assumer plutôt que de le cacher. Un poteau inox de 42,4 mm, aligné au cordeau sur trente mètres, se lit comme un rythme et non comme un pis-aller — à condition que l'entraxe soit régulier, ce qui se décide au relevé et pas au montage.
Trois familles couvrent l'essentiel. L'inox rond préassemblé pour les extérieurs exposés et les ambiances marines ou d'altitude ; l'aluminium anodisé carré, plus léger et modulaire, pour les grandes longueurs où le poids compte ; et la version dont l'essai de type couvre le verre feuilleté fin, quand l'épaisseur disponible est contrainte.
Les poteaux arrivent percés et taraudés, pinces montées. Ce n'est pas un détail de catalogue : sur un balcon d'immeuble, c'est une demi-heure gagnée par travée, et surtout aucune reprise de perçage sur site — donc aucune amorce de corrosion dans un inox percé à la volée.
- L'effort passe par des ancrages ponctuels, calculables et contrôlables
- Inox V4A pour bord de lac, piscine et altitude ; aluminium anodisé ailleurs
- Poteaux livrés percés, taraudés et pinces montées
- Avec ou sans main courante — la main courante raidit l'ensemble
- Se pose sur dalle, en applique de nez de dalle, ou sur structure métallique
La gamme
Garde-corps à poteaux, modèle par modèle
Chaque coupe est celle du système réellement posé. Les cotes qui l'accompagnent sont celles admises par le système, pas des ordres de grandeur.
PP-10

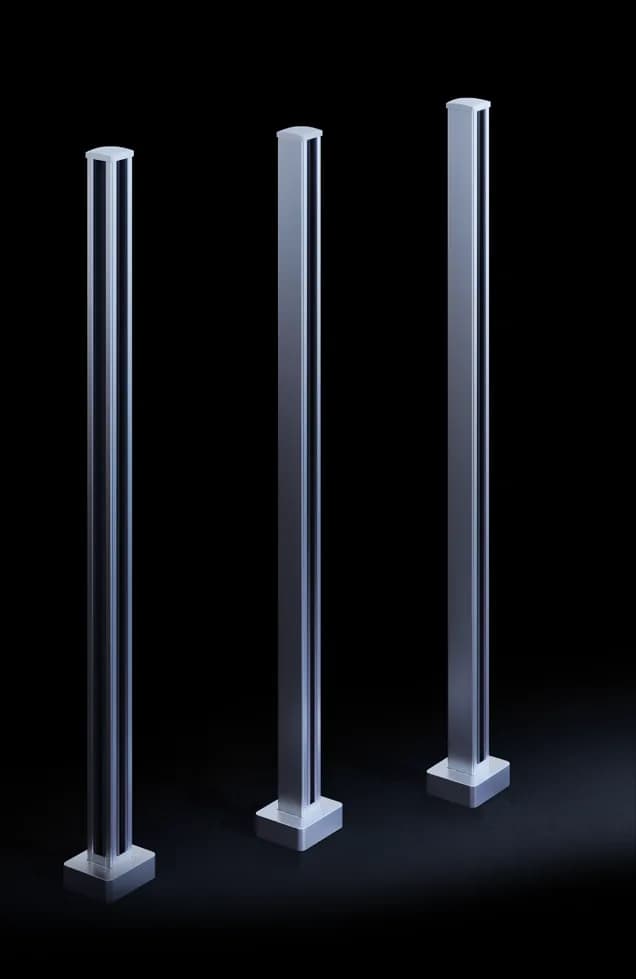

PP-20Poteau aluminium carré, modulaire
- Application
- Privé et professionnel, intérieur et extérieur
- Verre
- 10 – 12,76 mm
- Entraxe
- 1200 mm maximum
- Longueurs
- 1000 mm · 1100 mm

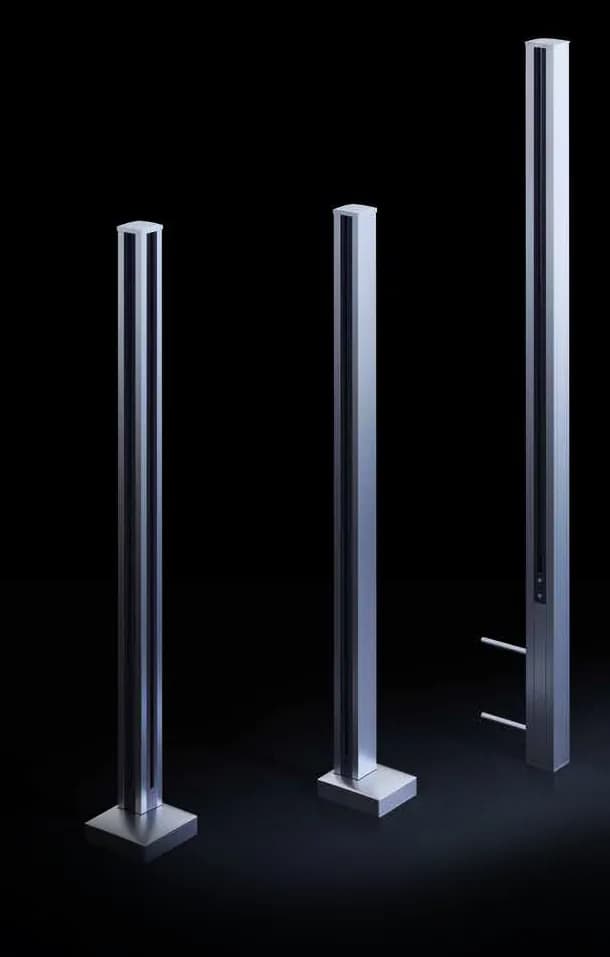

PP-30Poteau aluminium, sous essai de type
- Application
- Privé, professionnel et public
- Verre
- 10,76 mm
- Entraxe
- 1000 mm maximum
- Longueurs
- 1000 mm · 1100 mm
Comparer
Choisir son poteau
Un système à poteaux ne se choisit pas sur une charge linéique mais sur un entraxe : c'est l'écartement, l'épaisseur du verre et l'ancrage disponible qui commandent ensemble. Nous vérifions les trois au relevé, et l'entraxe définitif figure sur le devis.
| Modèle | Application | Épaisseur verre | Charge tenue | Entraxe fixation | Longueurs | Brut | Anodisé | Cintrable |
|---|---|---|---|---|---|---|---|---|
| PP-10Poteau inox rond, préassemblé | Privé et professionnel, intérieur et extérieur | 8 – 12,76 mm | — | 1200 mm maximum | 1000 mm · 1100 mm | |||
| PP-20Poteau aluminium carré, modulaire | Privé et professionnel, intérieur et extérieur | 10 – 12,76 mm | — | 1200 mm maximum | 1000 mm · 1100 mm | |||
| PP-30Poteau aluminium, sous essai de type | Privé, professionnel et public | 10,76 mm | — | 1000 mm maximum | 1000 mm · 1100 mm |
Les charges indiquées sont celles admises par le système. Le dimensionnement définitif se fait sur la destination du local et la pression de vent du site — c'est ce que nous vérifions au relevé.
Téléchargements
Les documents de cette gamme
Fiches techniques au format A4, une par profilé : coupe verticale, cotes, finitions. Les cotes définitives sont arrêtées au relevé.
- PDFCatalogue — Garde-corps à poteaux
- PP-10Poteau inox rond, préassemblé
- PP-20Poteau aluminium carré, modulaire
- PP-30Poteau aluminium, sous essai de type
Documents non contractuels · Édition en cours
Téléchargements
Documentation du système
Notices de montage, brochures, fiches techniques et certifications des systèmes que nous posons, dans leur version d'origine.
Brochures · 3
Instructions de montage · 2
Certifications · 1
| Document | Pays | Langue | |
|---|---|---|---|
| AbP | GOTU (P-239909-LGA) | DE | DE | 1,1 Mo |
Conformité suisse
Ce que la SIA exige, ce que le système tient
La charge annoncée sur une fiche produit est celle que le système a été éprouvé à tenir. La SIA 261, elle, fixe ce que la Suisse exige selon l'usage du local. Les deux échelles ne coïncident pas — voici le rapprochement, fait pour vous.
SIA 261 — charge horizontale, mesurée à 1,20 m au plus
- Habitation, bureaux, commerces
- 0,8 kN/m
- Surfaces de rassemblement
- 1,6 kN/m
- Rassemblement avec mouvement de foule
- 3,0 kN/m
Balcon et terrasse de logement, loggia, bureau, surface de vente, stockage, parking
Restaurant, salle de réunion, école, hôtel, tribune, coursive d'immeuble public
Salle de spectacle, stade, gare, centre commercial aux heures de pointe
SIA 358 — hauteurs et ouvertures
- Protection exigée à partir deSIA 358
- 1,00 m de hauteur de chute
- Hauteur minimale du garde-corpsSIA 358
- 1,00 m depuis la surface praticable
- Hauteur minimale sur une volée d'escalierSIA 358
- 0,90 m
- Rehaussement au-delà de 12 m de chuterecommandation bpa
- + 10 cm, soit 1,10 m
- Ouverture maximale, protection des enfantsSIA 358
- 12 cm
- En zone urbaine, à vérifier dèsSN 640 075 / SN 640 568
- 40 cm de hauteur de chute
Valeurs reprises de la brochure technique du bpa, qui synthétise SIA 261 et SIA 358. Elles cadrent le choix ; elles ne remplacent pas la vérification du bureau d'études, que nous demandons dès que l'ouvrage sort du cas courant. Le dimensionnement définitif se fait au relevé.
Aspect
Un montant qui se voit se choisit
Sur un garde-corps sans montant, la finition ne concerne qu'un profil au sol que personne ne regarde. Ici c'est l'inverse : le poteau est à hauteur de main et de regard, il sera touché tous les jours. Le choix se fait donc autant au toucher qu'à l'œil.
L'inox brossé grain 240 est le compromis courant : il ne marque pas les doigts comme un poli miroir et se ravive au tampon. En bord de lac, en altitude ou près d'un bassin, la nuance compte plus que l'aspect — le 316 tient là où le 304 pique en trois hivers. L'aluminium anodisé satiné, lui, n'a pas ce souci et pèse la moitié.
- .V2A
- Inox 304 — intérieur et atmosphère courante
- .V4A
- Inox 316 — bord de lac, piscine, altitude
- .BR
- Brossé grain 240
- .AN
- Aluminium anodisé satiné
- .18
- RAL mat
- .NM
- Noir profond mat
Le plan
Dessiné avant d'être posé
Chaque pièce part d'un plan d'atelier coté au demi-millimètre. C'est ce qui garantit une ligne d'aplomb, une fois sur site.

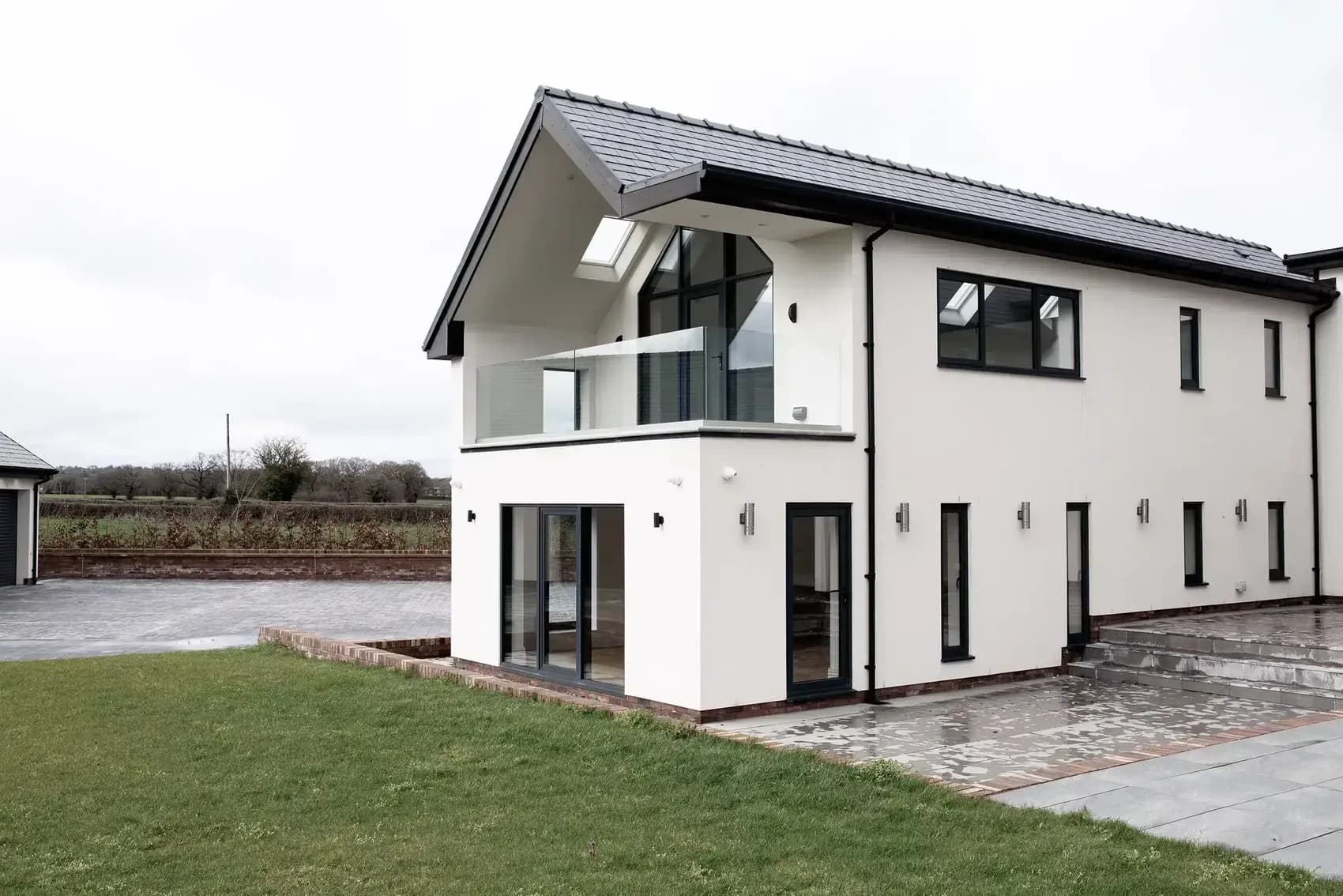

En place
Garde-corps à poteaux, une fois posé
Vues de systèmes équivalents à ceux que nous posons. Nos propres chantiers alimenteront cette page au fur et à mesure des réceptions.
Questions fréquentes
Sur garde-corps à poteaux
01Poteaux ou profil continu, comment tranche-t-on ?
Sur la structure, pas sur le goût. Si la dalle reprend le moment en pied sur toute la longueur et qu'on peut y sceller ou y visser, le profil continu donne la ligne la plus nette. Dès qu'on ne peut pas rouvrir l'étanchéité, que la dalle est mince, ou que le support est un platelage ou une structure métallique, le poteau devient la solution honnête — et souvent la moins chère.
02Quel entraxe entre deux poteaux ?
1200 mm au maximum sur les systèmes courants, 1000 mm pour la version sous essai de type. En pratique on ne pose presque jamais à l'entraxe maximal : on répartit sur la longueur réelle pour obtenir un rythme régulier, quitte à resserrer. Un balcon de 5,80 m se fait à cinq travées de 1160 mm, pas à quatre de 1200 plus un bout de 1000.
03Inox 304 ou 316 ?
316 dès qu'il y a du chlore ou du sel dans l'air : bord de lac, piscine couverte, terrasse de bassin, et altitude où l'on sale les accès. Ailleurs, le 304 suffit et coûte sensiblement moins. L'erreur classique est de choisir sur la photo du catalogue — les deux sont identiques à l'œil, et la différence apparaît au troisième hiver.
04Faut-il une main courante ?
Elle n'est pas obligatoire sur un garde-corps de balcon, mais elle raidit l'ensemble et rattrape les tolérances de tête de verre. Sur un escalier, en revanche, elle est requise. Nous la chiffrons systématiquement en option : sur les grandes longueurs, elle change nettement la sensation de rigidité quand on s'appuie.
05Le verre peut-il se remplacer sans démonter les poteaux ?
Oui, et c'est un des arguments du système. Les pinces se desserrent, le panneau sort, un neuf entre. Sur un profil continu, remplacer un panneau demande de rouvrir le serrage sur une longueur — plus long, et il faut un accès. Sur un immeuble où un ballon finira par casser une allège, la différence se paie.
06Peut-on poser des poteaux sur un platelage bois ?
Pas sur le platelage lui-même : la fixation doit traverser et reprendre sur la structure porteuse, lambourde ou dalle. C'est précisément ce qu'on vérifie au relevé, en sondant. Un poteau boulonné dans une lame de terrasse tient à l'essai de la main et cède sous une charge de foule.
07Les systèmes sont-ils certifiés ?
Les systèmes que nous posons sont certifiés, rapports d'essais à l'appui. Nous joignons au devis les documents correspondant à la variante retenue et à l'entraxe effectivement posé — c'est cette combinaison-là qui est couverte, pas le poteau pris isolément.
Les systèmes que nous posons sont certifiés
SIA 261Charges — norme suisse
CEConformité européenne
BS 6180Garde-corps — bâtiment
AbP LGAEssais allemands agréés
CCFATAvis technique français
KOMOCertification SKG-IKOB
RPF 14Laboratoire d'essais VEROTEC
Passer à l'acte
Composez votre modèle, ou emportez les cotes
LuxeGlass Studio chiffre les dimensions, la finition et la fixation. Le catalogue reprend l'ensemble des cotes de la gamme, à garder sous la main sur le chantier.
Vous préférez qu'on s'en occupe ? Demander un devis — relevé sur site, fourniture et pose comprises.
- Pose
- Par nos équipes, dans toute la Suisse
- Verre
- Feuilleté, trempé, fumé ou dépoli
- Délai de devis
- Chiffré sous 24 h, pose comprise
