Pfostengeländer

Edelstahlpfosten mit Glasfüllung: die robuste Lösung für grosse Längen.

Das Produkt

Wenn die Decke nicht alles aufnehmen kann

Der Pfosten nimmt die Kraft punktuell auf; das Glas füllt nur noch aus.

Ein Geländer ohne Pfosten verlangt eine Decke, die das gesamte Moment am Fuss aufnehmen kann, über die ganze Länge. Das ist nicht immer der Fall: Sanierung, bei der die Abdichtung nicht geöffnet wird, dünn auskragender Balkon, Holzbelag auf Lagerhölzern, Metallstruktur. Das Pfostensystem verschiebt dann die Frage — die Kraft läuft über einige punktuelle Verankerungen, die einzeln bemessen und überprüfbar sind.

Die Folge ist sichtbar: Der Pfosten zeigt sich. Es ist der einzige Fall, in dem wir raten, ihn anzunehmen statt zu verstecken. Ein Edelstahlpfosten von 42,4 mm, über dreissig Meter auf der Schnur ausgerichtet, liest sich als Rhythmus und nicht als Notlösung — vorausgesetzt, der Achsabstand ist regelmässig, was beim Aufmass entschieden wird und nicht bei der Montage.

Drei Familien decken das Wesentliche ab. Der vormontierte runde Edelstahl für exponierte Aussenbereiche sowie Meer- und Höhenklima; das eloxierte quadratische Aluminium, leichter und modular, für grosse Längen, bei denen das Gewicht zählt; und die Ausführung, deren Typenprüfung dünnes VSG abdeckt, wenn die verfügbare Dicke begrenzt ist.

Die Pfosten kommen gebohrt und mit Gewinde versehen, Klemmen montiert. Das ist kein Katalogdetail: An einem Wohnungsbalkon ist das eine halbe Stunde pro Feld, und vor allem keine Nachbohrung vor Ort — also kein Korrosionsansatz in einem improvisiert gebohrten Edelstahl.

Die Kraft läuft über punktuelle Verankerungen, berechenbar und kontrollierbar
Edelstahl V4A für Seeufer, Schwimmbad und Höhenlage; eloxiertes Aluminium sonst
Pfosten gebohrt, mit Gewinde und montierten Klemmen geliefert
Mit oder ohne Handlauf — der Handlauf versteift das Ganze
Montage auf der Decke, an der Deckenstirn, oder auf einer Metallstruktur

Das Sortiment

Pfostengeländer, Modell für Modell

Jeder Schnitt zeigt das System, wie es tatsächlich montiert wird. Die Masse daneben sind die vom System zugelassenen Werte, keine Grössenordnungen.

PP-10

Runder Edelstahlpfosten, vormontiert

Anwendung: Privat und gewerblich, innen und aussen
Glas: 8 – 12,76 mm
Achsabstand: 1200 mm maximum
Längen: 1000 mm · 1100 mm

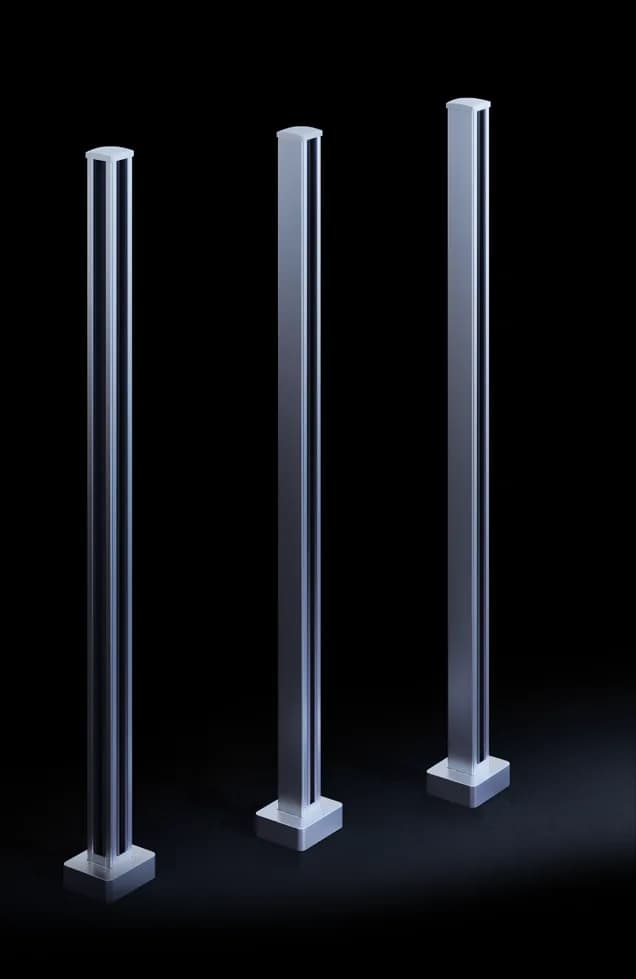

PP-20

Quadratischer Aluminiumpfosten, modular

Anwendung: Privat und gewerblich, innen und aussen
Glas: 10 – 12,76 mm
Achsabstand: 1200 mm maximum
Längen: 1000 mm · 1100 mm

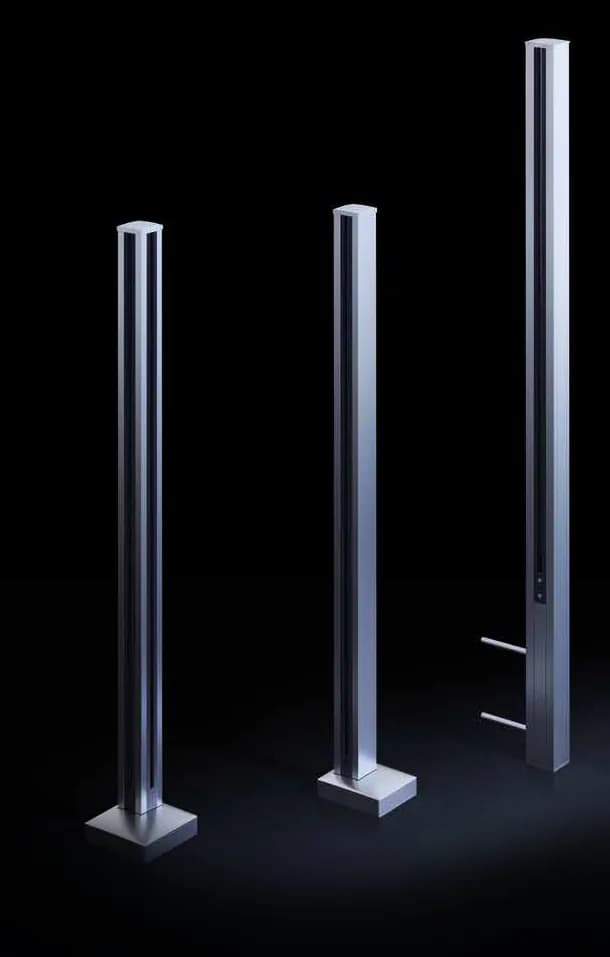

PP-30

Aluminiumpfosten, unter Typenprüfung

Anwendung: Privat, gewerblich und öffentlich
Glas: 10,76 mm
Achsabstand: 1000 mm maximum
Längen: 1000 mm · 1100 mm

Vergleichen

Den richtigen Pfosten wählen

Ein Pfostensystem wählt sich nicht über eine Linienlast, sondern über einen Achsabstand: Abstand, Glasdicke und verfügbare Verankerung bestimmen gemeinsam. Wir prüfen alle drei beim Aufmass, und der definitive Achsabstand steht auf der Offerte.

Technische Merkmale der Profile im Vergleich
Modell	Anwendung	Glasdicke	Zulässige Last	Achsabstand	Längen
PP-10Runder Edelstahlpfosten, vormontiert	Privat und gewerblich, innen und aussen	8 – 12,76 mm	—	1200 mm maximum	1000 mm · 1100 mm
PP-20Quadratischer Aluminiumpfosten, modular	Privat und gewerblich, innen und aussen	10 – 12,76 mm	—	1200 mm maximum	1000 mm · 1100 mm
PP-30Aluminiumpfosten, unter Typenprüfung	Privat, gewerblich und öffentlich	10,76 mm	—	1000 mm maximum	1000 mm · 1100 mm

Die angegebenen Lasten sind die vom System zugelassenen Werte. Die endgültige Bemessung richtet sich nach der Nutzung des Raums und dem Winddruck am Standort — das prüfen wir beim Aufmass.

Downloads

Die Unterlagen dieser Reihe

Technische Datenblätter im A4-Format, eines pro Profil: Vertikalschnitt, Masse, Oberflächen. Die endgültigen Masse werden beim Aufmass festgelegt.

Unverbindliche Unterlagen · Aktuelle Ausgabe

Downloads

Dokumentation des Systems

Montageanleitungen, Broschüren, technische Datenblätter und Zertifizierungen der Systeme, die wir montieren, in ihrer Originalfassung.

Broschüren · 3

Montageanleitungen · 2

Zertifizierungen · 1

Dokument	Land	Sprache	PDF
AbP \| GOTU (P-239909-LGA)	DE	DE	1,1 MB

Schweizer Konformität

Was die SIA verlangt, was das System trägt

Die auf einem Datenblatt genannte Last ist die geprüfte Tragfähigkeit des Systems. Die SIA 261 legt fest, was die Schweiz je nach Nutzung des Raums verlangt. Die beiden Skalen decken sich nicht — hier ist der Abgleich.

SIA 261 — Horizontallast, gemessen auf höchstens 1,20 m

Wohnen, Büros, Verkauf: 0,8 kN/m
Versammlungsflächen: 1,6 kN/m
Versammlung mit Menschengedränge: 3,0 kN/m

SIA 358 — Höhen und Öffnungen

Schutz erforderlich abSIA 358: 1,00 m Absturzhöhe
Mindesthöhe des GeländersSIA 358: 1,00 m ab begehbarer Fläche
Mindesthöhe auf einem TreppenlaufSIA 358: 0,90 m
Erhöhung über 12 m Absturzhöherecommandation bpa: + 10 cm, also 1,10 m
Maximale Öffnung, KinderschutzSIA 358: 12 cm
Im Siedlungsgebiet zu prüfen abSN 640 075 / SN 640 568: 40 cm Absturzhöhe

Werte aus der technischen Broschüre der bfu, die SIA 261 und SIA 358 zusammenfasst. Sie rahmen die Wahl; sie ersetzen nicht die Prüfung durch das Ingenieurbüro, die wir verlangen, sobald das Bauteil vom Normalfall abweicht. Die endgültige Bemessung erfolgt beim Aufmass.

Oberfläche

Ein sichtbarer Pfosten will gewählt sein

Bei einem Geländer ohne Pfosten betrifft die Oberfläche nur ein Bodenprofil, das niemand anschaut. Hier ist es umgekehrt: Der Pfosten ist auf Hand- und Blickhöhe, er wird täglich berührt. Die Wahl fällt also ebenso über den Griff wie über das Auge.

Gebürsteter Edelstahl Korn 240 ist der gängige Kompromiss: Er zeichnet Finger nicht wie eine Spiegelpolitur und lässt sich mit dem Vlies auffrischen. Am Seeufer, in Höhenlagen oder bei einem Becken zählt die Werkstoffnummer mehr als das Aussehen — der 316 hält dort, wo der 304 in drei Wintern Lochfrass ansetzt. Satiniert eloxiertes Aluminium hat diese Sorge nicht und wiegt die Hälfte.

.V2A: Edelstahl 304 — innen und normale Atmosphäre
.V4A: Edelstahl 316 — Seeufer, Schwimmbad, Höhenlage
.BR: Gebürstet Korn 240
.AN: Aluminium eloxiert satiniert
.18: RAL matt
.NM: Tiefschwarz matt

Der Plan

Gezeichnet, bevor montiert wird

Jedes Teil beginnt mit einer Werkstattzeichnung, bemasst auf den halben Millimeter. Das ist es, was vor Ort eine lotrechte Linie sichert.

Montiert

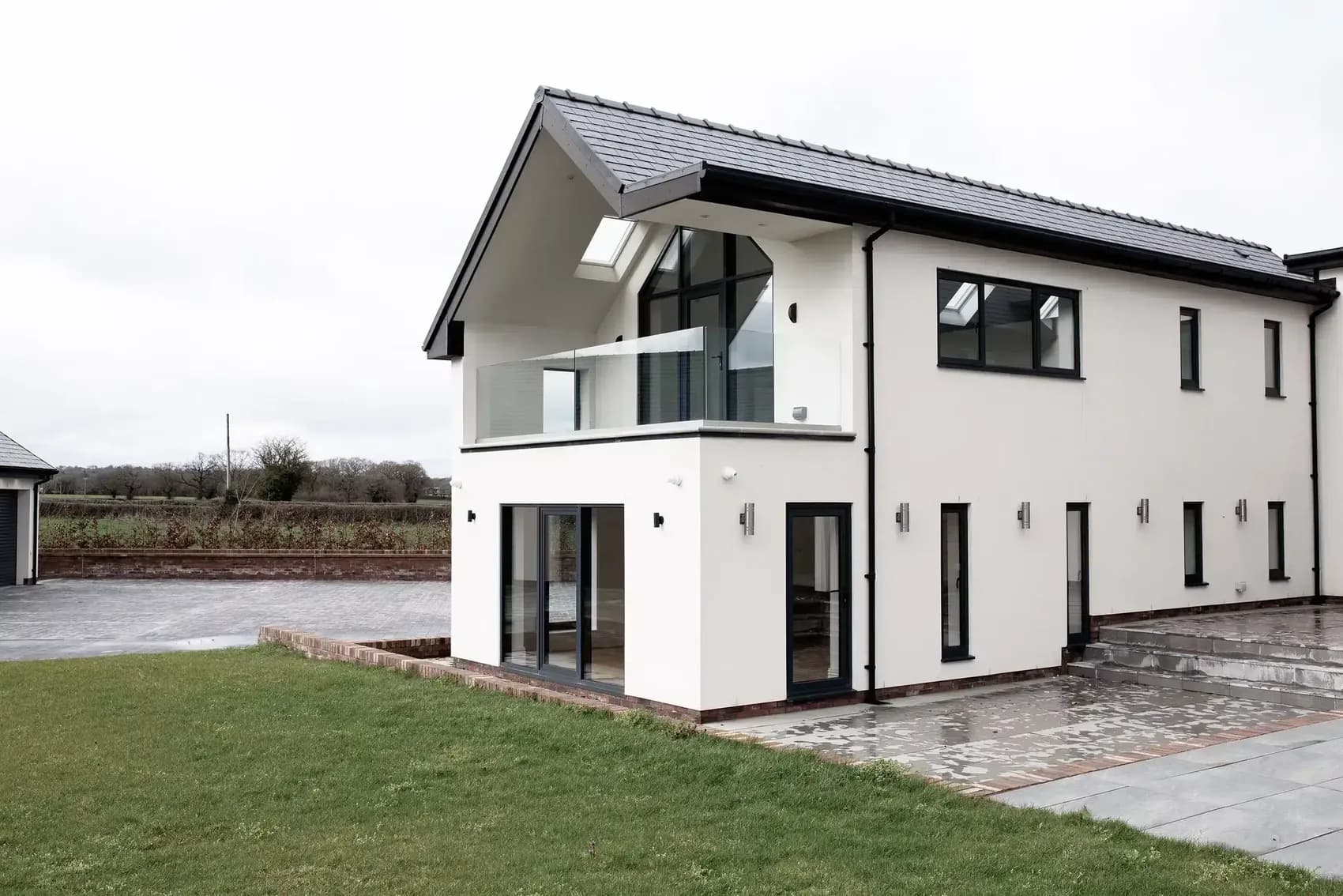

Pfostengeländer, nach der Montage

Ansichten von Systemen, die den unseren entsprechen. Unsere eigenen Baustellen ergänzen diese Seite nach und nach.

Häufige Fragen

Zu Pfostengeländer

01Pfosten oder durchlaufendes Profil — wie entscheidet man?

Über die Struktur, nicht über den Geschmack. Nimmt die Decke das Moment am Fuss über die ganze Länge auf und kann man darin einlassen oder schrauben, ergibt das durchlaufende Profil die klarste Linie. Sobald die Abdichtung nicht geöffnet werden darf, die Decke dünn ist oder der Untergrund ein Holzbelag oder eine Metallstruktur ist, wird der Pfosten zur ehrlichen — und oft günstigeren — Lösung.

02Welcher Achsabstand zwischen zwei Pfosten?

Höchstens 1200 mm bei den gängigen Systemen, 1000 mm bei der Ausführung unter Typenprüfung. In der Praxis montiert man fast nie im maximalen Abstand: Man verteilt über die reale Länge, um einen regelmässigen Rhythmus zu erhalten, notfalls enger. Ein Balkon von 5,80 m wird in fünf Feldern zu 1160 mm ausgeführt, nicht in vier zu 1200 plus einem Reststück von 1000.

03Edelstahl 304 oder 316?

316, sobald Chlor oder Salz in der Luft liegt: Seeufer, Hallenbad, Beckenterrasse, und Höhenlagen, wo die Zufahrten gesalzen werden. Sonst genügt 304 und kostet merklich weniger. Der klassische Fehler ist die Wahl nach dem Katalogfoto — beide sind mit blossem Auge identisch, und der Unterschied zeigt sich im dritten Winter.

04Braucht es einen Handlauf?

Er ist an einem Balkongeländer nicht zwingend, aber er versteift das Ganze und gleicht die Toleranzen am Glaskopf aus. An einer Treppe dagegen ist er verlangt. Wir offerieren ihn systematisch als Option: Bei grossen Längen verändert er die Steifigkeitsempfindung beim Anlehnen deutlich.

05Lässt sich das Glas ohne Pfostendemontage ersetzen?

Ja, und das ist eines der Argumente des Systems. Die Klemmen werden gelöst, das Feld kommt heraus, ein neues hinein. Bei einem durchlaufenden Profil verlangt der Ersatz eines Feldes, die Klemmung über eine Länge zu öffnen — länger, und es braucht Zugang. In einem Gebäude, in dem irgendwann ein Ball eine Brüstung trifft, macht sich der Unterschied bezahlt.

06Kann man Pfosten auf einem Holzbelag setzen?

Nicht auf dem Belag selbst: Die Befestigung muss durchgehen und auf der tragenden Struktur aufliegen, Lagerholz oder Decke. Genau das prüfen wir beim Aufmass, durch Sondieren. Ein in eine Terrassendiele geschraubter Pfosten hält der Handprobe stand und versagt unter Menschenlast.

07Sind die Systeme zertifiziert?

Die von uns montierten Systeme sind zertifiziert, mit Prüfberichten belegt. Wir legen der Offerte die Unterlagen zur gewählten Variante und zum tatsächlich ausgeführten Achsabstand bei — gedeckt ist diese Kombination, nicht der Pfosten für sich allein.

Die von uns montierten Systeme sind zertifiziert
