Handlauf mit integrierter LED-Beleuchtung

LED-Handlauf

Das Handlaufprofil trägt ein durchlaufendes LED-Band: markierte Treppen, weiches Licht.

Nach Mass — Preis nach Aufmass

Das Produkt

Das Licht kommt aus dem Griff

Ein durchgehendes Band in der Nut des Profils: die Treppe wird ohne Deckenleuchte markiert.

Ein beleuchteter Handlauf dient nicht der Dekoration, er dient dazu, zu sehen, wohin man tritt. Das Band liegt in einer Nut des Profils und wird durch eine Abdeckung diffus gemacht: Das Auge sieht eine Linie, keine Punkte, und die Stufenvorderkante wird beleuchtet, ohne den Aufsteigenden zu blenden. Es ist die einzige Art, eine Treppe zu beleuchten, ohne das Licht von der Decke in die Augen fallen zu lassen.

Die massgeblichen Werte sind elektrisch. Das Band arbeitet mit 24 V Gleichspannung, gespeist aus 220–240 V Wechselspannung über einen Trafo. Es verbraucht 6 W pro Meter für 337 Lumen, mit 144 LED pro Meter und einem Abstrahlwinkel von 80°. Die Farbtemperatur beträgt 4000 K — neutralweiss, weder das Gelb eines Wohnzimmers noch das bläuliche Weiss einer Tiefgarage — und das Ganze ist dimmbar.

Die Schutzart ist IP66: Das System hält Starkregen und Reinigung mit dem Wasserstrahl aus, also den Aussenbereich. Das Band lässt sich alle 55 mm trennen, was das reale Schnittraster vorgibt — eine Lichtlinie von 3,42 m gibt es nicht, man landet auf dem nächstkleineren Vielfachen und gleicht am Abschluss aus.

Bei der Montage entscheidet das Kabel. Vor der Bestellung muss feststehen, woher die Speisung kommt, wo der Trafo sitzt — trocken, belüftet, zugänglich — und wo die Zuleitung verläuft: in der Wand, in einem Pfosten oder im ersten Träger. Nachträglich gelöst, sieht man es immer. In der Schweiz ist der Anschluss an 230 V einem Installateur mit Bewilligung vorbehalten: Wir montieren das Profil, klotzen das Glas und ziehen das Kabel bis zum Anschlusspunkt, der Elektriker stellt die Verbindung her und führt die Kontrolle durch.

IP66: Starkregen und Reinigung mit Wasserstrahl, Aussenbereich inbegriffen
24 V Gleichspannung, 6 W und 337 lm pro Meter, 144 LED/m, Abstrahlwinkel 80°
4000 K neutralweiss, dimmbar
Band alle 55 mm trennbar
Wandmontage oder direkt auf der Glaskante

Das Sortiment

LED-Handlauf, Modell für Modell

Jeder Schnitt zeigt das System, wie es tatsächlich montiert wird. Die Masse daneben sind die vom System zugelassenen Werte, keine Grössenordnungen.

ML-10

LED-Handlauf Wandmontage, Aluminium

Anwendung: Privat, gewerblich und öffentlich
Glas: Sans objet — pose murale
Achsabstand: 2 supports par 2,5 m · 4 par 5 m
Längen: 2,5 m · 5 m

Schnitt folgtML-20

LED-Handlauf auf Glas

Anwendung: Privat, gewerblich und öffentlich
Glas: 12 – 21,52 mm
Achsabstand: 2 supports par 2,5 m · 4 par 5 m
Längen: 2,5 m · 5 m

Schnitt folgtML-30

LED-Handlauf Holz, Wandmontage

Anwendung: Privat, nur innen
Glas: Sans objet — pose murale
Achsabstand: 2 supports par 2,5 m · 4 par 5 m
Längen: 2,5 m · 5 m

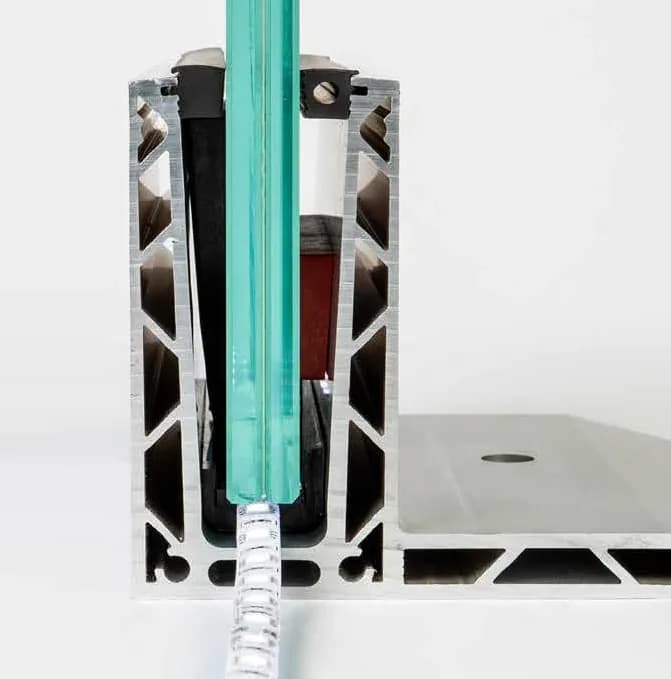

ML-40

Geländerprofil mit integrierter LED

Anwendung: Privat, gewerblich und öffentlich
Glas: 12 – 21,52 mm
Längen: 2,5 m · 5 m

Vergleichen

Die vier Montagearten

Das Profil ändert sich je nachdem, was es trägt: eine Wand, ein Glas, oder nichts ausser sich selbst. Die elektrischen Kennwerte sind dagegen für die ganze Reihe gleich — 24 V, 6 W/m, 337 lm/m, 4000 K, IP66.

Technische Merkmale der Profile im Vergleich
Modell	Anwendung	Glasdicke	Zulässige Last	Achsabstand	Längen
ML-10LED-Handlauf Wandmontage, Aluminium	Privat, gewerblich und öffentlich	Sans objet — pose murale	—	2 supports par 2,5 m · 4 par 5 m	2,5 m · 5 m
ML-20LED-Handlauf auf Glas	Privat, gewerblich und öffentlich	12 – 21,52 mm	—	2 supports par 2,5 m · 4 par 5 m	2,5 m · 5 m
ML-30LED-Handlauf Holz, Wandmontage	Privat, nur innen	Sans objet — pose murale	—	2 supports par 2,5 m · 4 par 5 m	2,5 m · 5 m
ML-40Geländerprofil mit integrierter LED	Privat, gewerblich und öffentlich	12 – 21,52 mm	—	—	2,5 m · 5 m

Die angegebenen Lasten sind die vom System zugelassenen Werte. Die endgültige Bemessung richtet sich nach der Nutzung des Raums und dem Winddruck am Standort — das prüfen wir beim Aufmass.

Downloads

Die Unterlagen dieser Reihe

Technische Datenblätter im A4-Format, eines pro Profil: Vertikalschnitt, Masse, Oberflächen. Die endgültigen Masse werden beim Aufmass festgelegt.

Unverbindliche Unterlagen · Aktuelle Ausgabe

Downloads

Dokumentation des Systems

Montageanleitungen, Broschüren, technische Datenblätter und Zertifizierungen der Systeme, die wir montieren, in ihrer Originalfassung.

Broschüren · 2

Montageanleitungen · 6

2D-Zeichnungen · 13

Eine PDF-Zeichnung pro Artikelnummer, bereitgestellt vom Hersteller.

Alle Zeichnungen im Download-Center des Herstellers ↗

Oberfläche

Die Oberflächen

Der Körper besteht aus Aluminium — roh zur Beschichtung in jedem RAL, natureloxiert oder in Edelstahloptik — oder aus Holz für innen. Die Abdeckung des Bandes ist dagegen immer opal: Sie verwandelt 144 Punkte pro Meter in eine durchgehende Linie. Sie durch eine transparente Abdeckung zu ersetzen, um Lichtstrom zu gewinnen, bewirkt genau das Gegenteil und ergibt eine Perlenkette.

Bestellen Sie bei einem beschichteten Bauteil die Abschlüsse und die Kabelabdeckungen im selben Durchgang wie das Profil. Ein sechs Monate später beschichtetes Teil trifft den Ton nicht mehr, und bei einem von unten beleuchteten Handlauf sieht man die Abweichung zweimal: einmal im Tageslicht, einmal unter der LED.

.13: RAL glänzend
.16: RAL matt strukturiert
.18: RAL matt
.19: RAL verstärkt, hochbeständige Pulverbeschichtung
.AN: Natureloxiert
.IX: Edelstahloptik

Der Plan

Gezeichnet, bevor montiert wird

Jedes Teil beginnt mit einer Werkstattzeichnung, bemasst auf den halben Millimeter. Das ist es, was vor Ort eine lotrechte Linie sichert.

Montiert

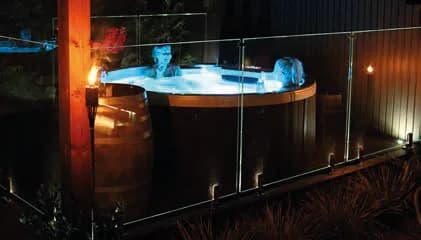

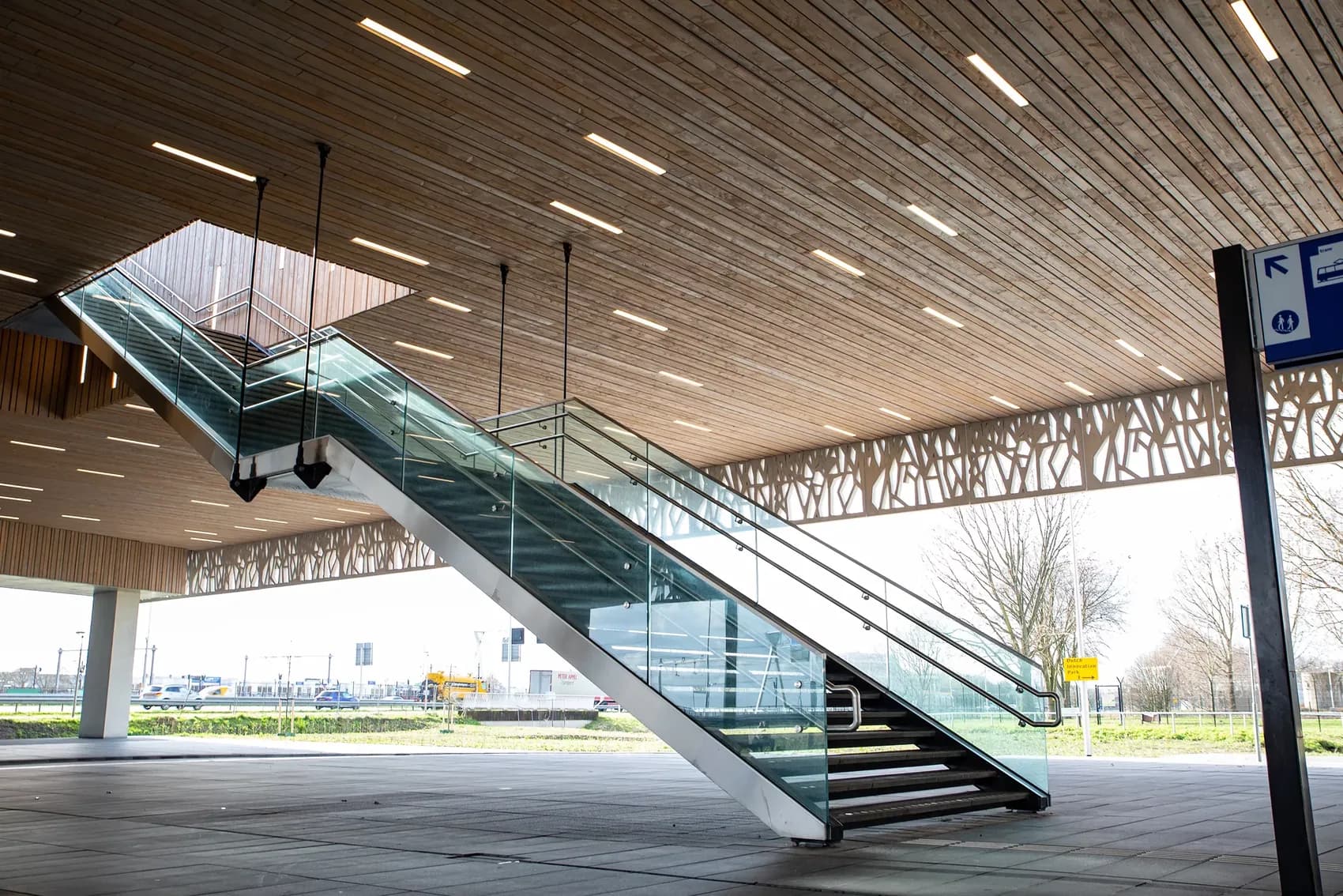

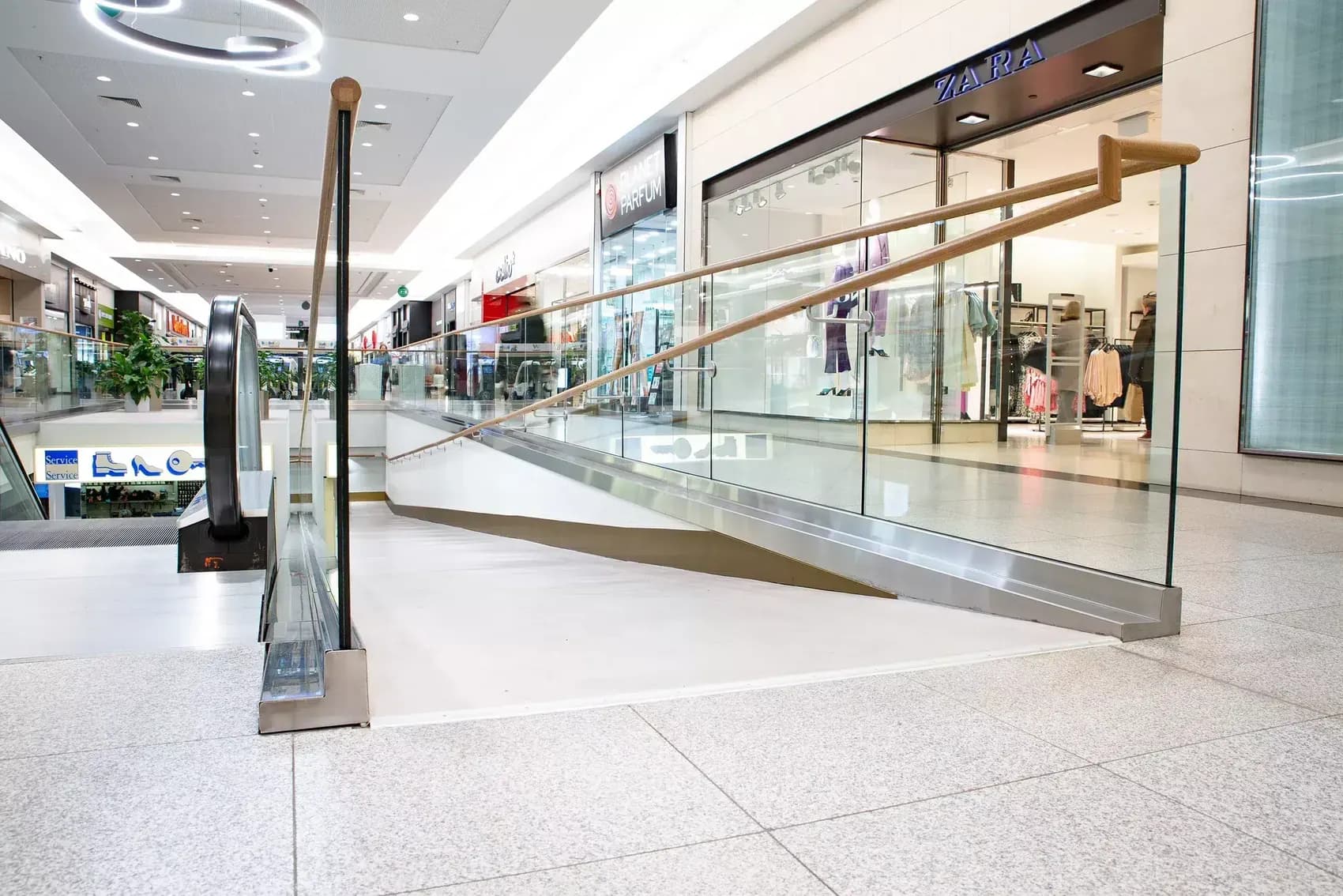

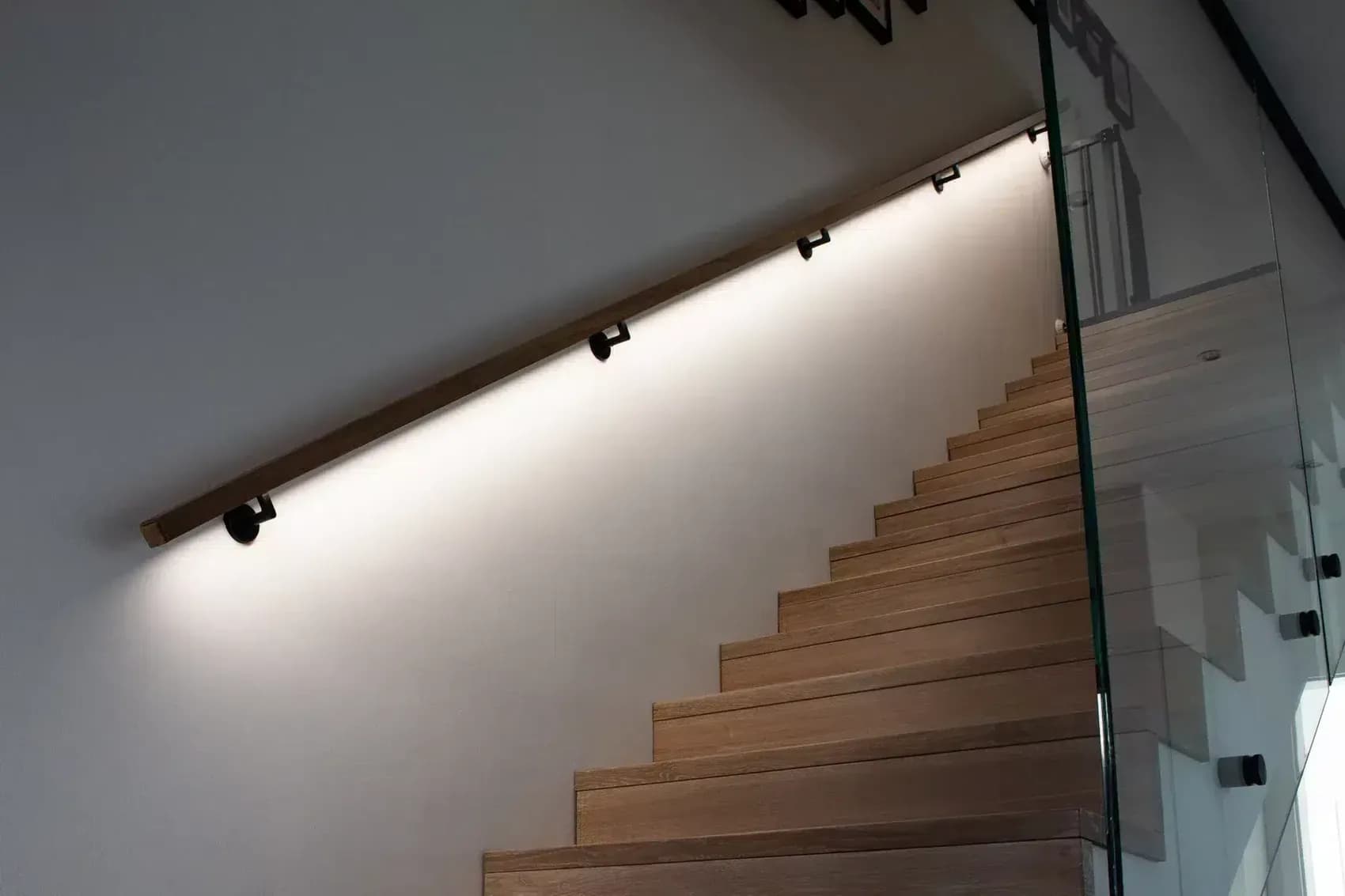

LED-Handlauf, nach der Montage

Ansichten von Systemen, die den unseren entsprechen. Unsere eigenen Baustellen ergänzen diese Seite nach und nach.

Häufige Fragen

Zu LED-Handlauf

01Welche Farbtemperatur?

4000 K, neutralweiss. Das ist der Kompromiss, der den Kontrast der Stufenvorderkante wiedergibt: darunter flacht warmes Licht das Relief ab; darüber landet man im Kaltweiss von Technikräumen. Auf einer Treppe entscheidet die Lesbarkeit der Stufe, nicht die Wohnzimmerstimmung.

02Lässt sich das Licht dimmen?

Ja, das System ist dimmbar. Der Dimmer muss sekundärseitig mit 24 V Gleichspannung kompatibel sein oder den Trafo selbst ansteuern. Ein klassischer Lampendimmer vor einem LED-Netzteil lässt das Band flackern und verkürzt seine Lebensdauer.

03Wo sitzt der Trafo?

An einem trockenen, belüfteten und zugänglichen Ort. Ein eingemauerter Trafo ist eine künftige Störung, die man mit Abbrucharbeit bezahlt. Sein Platz wird im Plan festgelegt, mit dem Elektriker, bevor das Profil bestellt wird.

04Welche Länge an einer einzigen Speisung?

Bei 6 W pro Meter wird das Netzteil auf die Gesamtlänge plus rund 20 % Reserve ausgelegt. Bei grossen Längen speist man an beiden Enden ein: sonst liest sich der Spannungsabfall als Verlauf am Ende der Linie.

05Lässt sich das Band überall trennen?

Alle 55 mm — das ist das Raster der Trennstellen. Das Profil dagegen wird auf das exakte Mass geschnitten. Die Differenz wird am Abschluss ausgeglichen, nie durch Ziehen am Band oder Knicken in der Ecke.

06Hält das draussen?

Ja: IP66, also Starkregen und Reinigung mit dem Wasserstrahl. Was draussen nicht hält, sind improvisierte Verbindungen. Sie müssen im Profil oder in einer dichten Dose bleiben, und das Kabel darf nie als Wassertropfen zu einem Stecker hochlaufen.

07Lässt sich das Band später ersetzen?

Ja. Die Abdeckung wird ausgeklipst und das Band gewechselt, ohne das Profil auszubauen oder das Glas zu berühren. Genau deshalb wird die Abdeckung nie verklebt, auch wenn sie bei der Montage etwas absteht.

08Ändert die LED die Lastklasse des Geländers?

Nein. Das Band liegt in einer Nut und trägt nichts. Die Lastabtragung bleibt jene des Profils: 0,6 kN/m in Wohnungen und Büros, 1,0 kN/m in Versammlungsräumen und Verkaufsflächen, 3,0 kN/m für Bereiche mit starkem Publikumsandrang.

09Wer macht den elektrischen Anschluss in der Schweiz?

Ein Elektroinstallateur mit Installationsbewilligung. Unser Teil endet am Anschlusspunkt: Profil montiert, Glas geklotzt, Kabel gezogen und beschriftet. Der Netzanschluss und die Schlusskontrolle liegen beim Elektriker, und der Sicherheitsnachweis gehört zum Dossier.

10Lässt sich ein LED-Handlauf biegen?

Das Profil lässt sich biegen, das starre Band nicht. Auf einem Radius muss segmentiert werden — Band alle 55 mm getrennt und flexible Verbindungen — und das Ergebnis ist nie so gleichmässig wie in der Geraden. Diese Entscheidung fällt vor dem Zeichnen der Kurve, nicht danach.

11Was kostet ein montierter Leuchthandlauf?

Die Grössenordnung liegt bei 250 bis 600 CHF pro Laufmeter, geliefert und montiert, ohne Speisung und ohne Elektroarbeiten. Die Kabelzuführung und die Durchbohrung des Untergrunds wiegen oft schwerer als das Profil selbst.

12Sind die Systeme zertifiziert?

Die von uns montierten Systeme sind zertifiziert, LED-Teil inbegriffen. Wir legen der Offerte die Prüfprotokolle und die technischen Datenblätter zum gewählten System bei.
